热作钢2344-天泰模具钢

天泰—致力于中高端模具钢优质服务商

全国服务热线17315830769
17315830769

热门关键词：合金结构钢粉末高速钢塑胶模具钢高端热作钢冷作模具钢

您的位置： 首页 > 产品频道 > 热锻模具钢 > 热作钢2344（8407）

天泰资讯中心

热作模具钢

塑胶模具钢

粉末高速钢

高速工具钢

冷作模具钢

热锻模具钢

咨询热线

17315830769

热作钢2344（8407）

主要优点：

1．在各个方向上都有优异的韧性和延展性；

2．优异的淬透性、好的抗回火性能；

3．良好的机加工性及抛光性；

4．良好的热处理尺寸稳定性；

主要应用：

铝合金压铸模具、挤压模具，塑料模具，如薄壁模具、车灯模具。

在线咨询

全国热线

17315830769

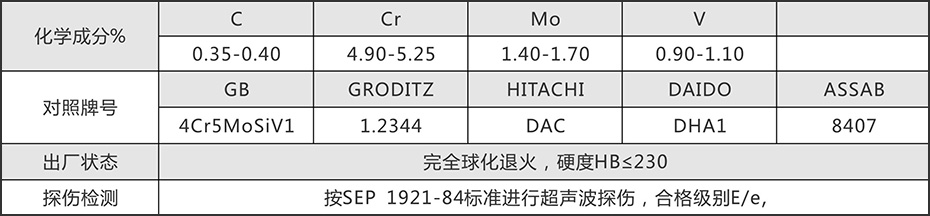

产品参数 Product parameters

2344是采用电炉+LF+VD+ESR工艺冶炼，按照ASTM E45方法新版本测定钢中的非金属夹杂物，A硫化物≤0.5，B氧化物、C硅酸盐和D球状氧化物各≤1.0。钢材经过三墩三拔的等向锻造，冲击韧性优良，具有良好耐热冲击和抗疲劳性能。同时高温细化处理，在500倍下观测，退火组织达到北美压铸协会(NADCA)207#2003压铸模具用H13钢标准。

热作钢2344

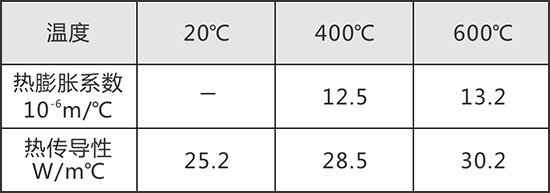

物理性能 Physical properties

冲击强度 Impact strength

横向冲击试验，按照NADCA#207要求取样，采用7*10*55mm无缺试样。试样沿短边从裁面中心部位切取（5个试样为一组）经1030℃保温30分钟，油淬，590-610至少回火2次。保证硬度为45+1HRC，5个试样中去掉最高值和最低值：平均值不小于250焦耳，五个冲击试样单个最小值不小于220焦耳。

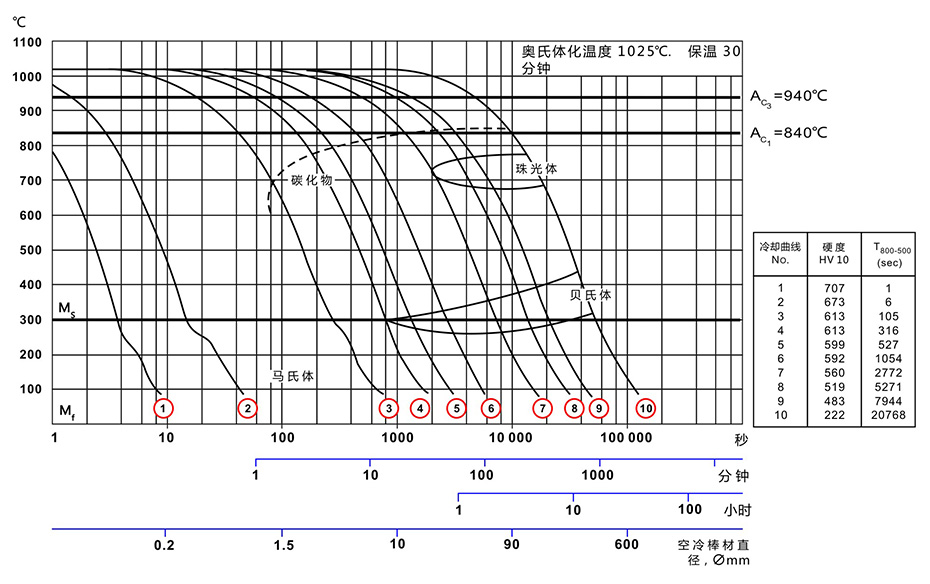

热处理 Heat treatment

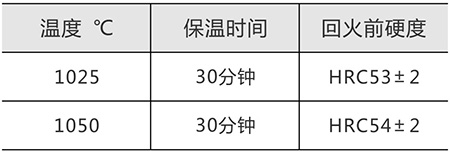

预热温度600-850℃，至少分两阶段淬火温度1020-1050℃，通常采用1020-1030℃。

回火工艺&回火曲线 Tempering process & Tempering curve

回火工艺：

根据所需硬度参考回火曲线选择回火温度。至少两次回火，每次回火后需冷却至室温。

最低回火温度为250℃，每次回火至少保温2小时。应避免425-550℃之间回火，以避免回火脆性。

去应力回火：未淬火模具在初加工后，加热至6500C，保温2小时，缓冷至500℃，然后空冷。已淬火模具在使用过程中的去应力回火温度，参照淬火后最后一次的回火温度调整设定。

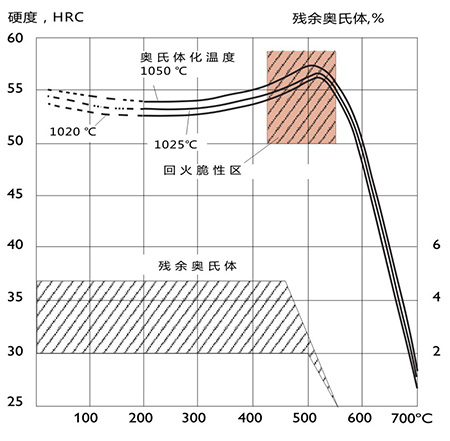

回火曲线：
